Salvaescaleras vertical Izaro
El salvaescaleras vertical Izaro permite salvar desniveles hasta 2 metros fácilmente y con total seguridad. Hueco protegido con fuelle en piso inferior y puerta a bordo y en parada superior.
CARACTERÍSTICAS GENERALES
• Elevación hidráulica de columna con amarre a suelo y pared.
• Necesita un foso reducido de 10 a 15 cm o rampa como alternativa.

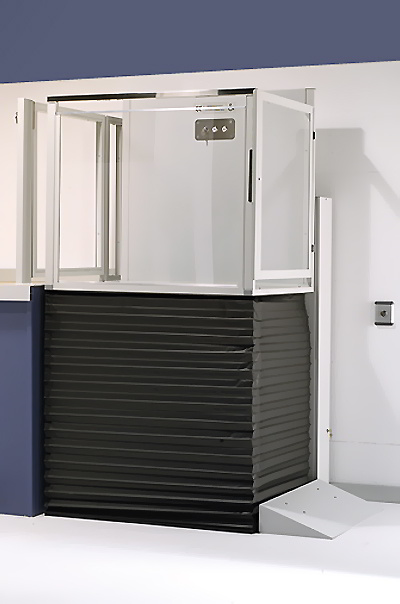

• Fuelle perimetral de seguridad abajo. Puertas a bordo y fija en la parada superior.
• Accesos a 180º o a 90º.
• Funcionamiento fácil y seguro. Cerradura eléctrica. Con llave para uso exclusivo.
• Carga de 250 Kg y velocidad máxima de 0,15 m/seg.
• Pulsadores a bordo de subida y bajada. Pulsadores de piso abajo en la estructura y arriba en la verja.
• Centralita y cuadro eléctrico colocados en la propia estructura.
CARACTERÍSTICAS TÉCNICAS Y SEGURIDAD
Modelos
• IZARO-S con plataforma de 1200x900 y recorrido máximo 1,5 m.
• IZARO-XL con plataforma de 1400x1100 y recorrido máximo de 1,5 m.
• IZARO-200 con plataforma de 1200x900 y recorrido máximo de 2 m.
Colocación en interiores con la estructura de elevación a izquierda o derecha. Color Gris RAL 7035. Fuelle de color negro. Accesos laterales a 180º de serie.
| CARACTERÍSTICAS | IZARO-S | IZARO-XL | IZARO-200 |
|---|---|---|---|
| FOSO (cm) | 10 | 15 | |
| CAPACIDAD (kg) | 250 | ||
| Recorridos max. (metros) | 1,5 | 2 | |
| Velocidad (m/seg) | 0,10 a 0,15 m/seg.,máximo permitido | ||
| Plataforma de serie L x P (m) | 1,20x0,9 | 1,4x1,1 | 1,20x0,9 |
| Paso Libre puerta (cm) | 85 | 90 | 85 |
| Dimensiones ocupadas Plataforma (m) | 1,24 x 1,2 | 1,44 x 1,4 | 1,24 x 1,2 |
| Dimensiones ocupadas Estructura (m) | 2,3 | 2,8 | |
• Disponibles plataformas de anchura reducida en las 3 versiones
Equipamiento de serie
• Plataforma Vertical con sistema de elevación mediante cilindro hidráulico y guías de acero colocados sobre estructura lateral.
• Fuelle de protección negro.
• Protecciones a bordo de 1 m de altura (puertas y barandillas laterales) de metacrilato.
• Accesos laterales a 180º.
Mandos

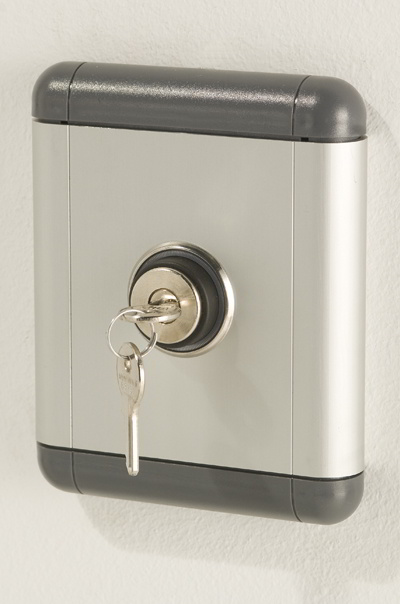

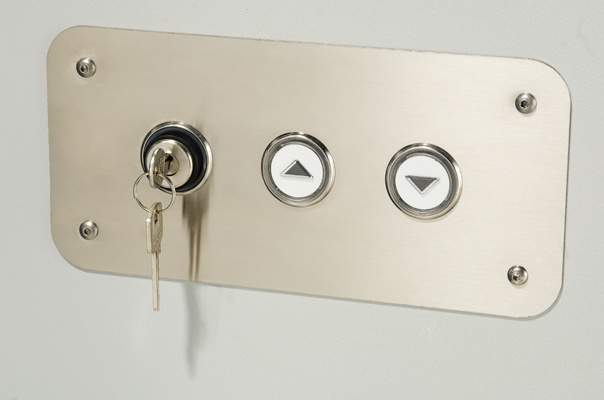

• De pulsación permanente. Botonera a bordo, con luz de subida y bajada. En el piso superior, pulsador colocado sobre la puerta y, en el piso inferior, pulsador colocado sobre la columna. Mandos habilitados con llave para evitar su uso inadecuado.
Elevación
• Alimentación 220 V monofásica. Consumo: 1,1 Kw.
Acabados
• Plataforma color gris claro texturado RAL 7035. Fuelle color negro RAL 9005. Rellenos de puertas y barandillas en metacrilato, con embellecedores de aluminio natural. Barandilla tubular inoxidable.
Puertas
• De apertura manual, con cerradura eléctrica con micro de seguridad, tanto en cabina como en el piso superior. Tubulares con relleno en metacrilato. Bisagras colocadas en el lado de la estructura.
Protecciones
Opciones especiales
• Anchura reducida en plataforma (Huecos reducidos).
• Acceso frontal a 90º.
• Plataforma y estructura en color RAL especial.

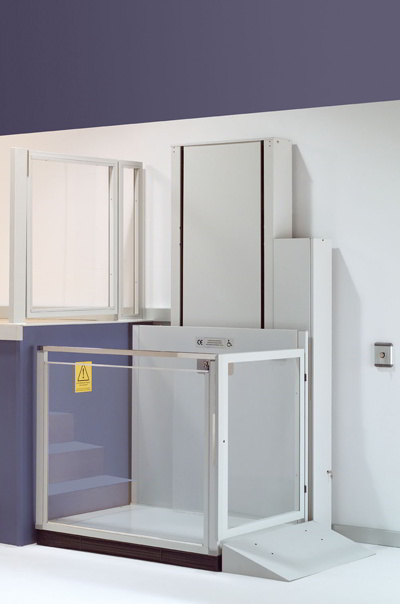

• Rampa de acceso en piso inferior (como alternativa a foso).
Seguridad usuario
Todas las maniobras funcionan sólo con las puertas cerradas.
Válvula paracaídas en bajada.
Llave en botoneras para evitar su uso inadecuado.
Suelo de la plataforma antideslizante.
Fines de carrera de seguridad.
Preparación del área de instalación
Antes de la instalación, el cliente debe proceder a:
• Realizar foso o rampa si fuese necesaria, siguiendo nuestro diseño y empotrar tubos corrugados, si se desea, para mandos de piso y alimentación de las cerraduras de puerta. En caso contrario, nuestros técnicos colocarán canaleta exterior desde la plataforma a los mandos de piso y cerraduras.
• Instalar una línea eléctrica específica 220V (50 Hz) para la plataforma con conductores, incluido tierra, de sección mínima de 2,5mm²., con interruptor magnetotérmico de 16A y diferencial de sensibilidad 0,03A. La línea debe llegar hasta el foso en el lado de la estructura.
Garantía
• El equipo dispone de 24 meses de garantía
