Silla salvaescaleras Acorn 80
La silla salvaescaleras Acorn 80 para tramos curvos o con descansillos permite una instalación sin obras en un día. Confortable y de uso fácil y seguro.
CARACTERÍSTICAS GENERALES
• Para escaleras curvas, rectas con descansillos intermedios o curvas invertidas.
• Colocación a la derecha o izquierda de la escalera, en interiores.
• Confortable sin vibraciones, de bajo consumo y funcionamiento a baterías.

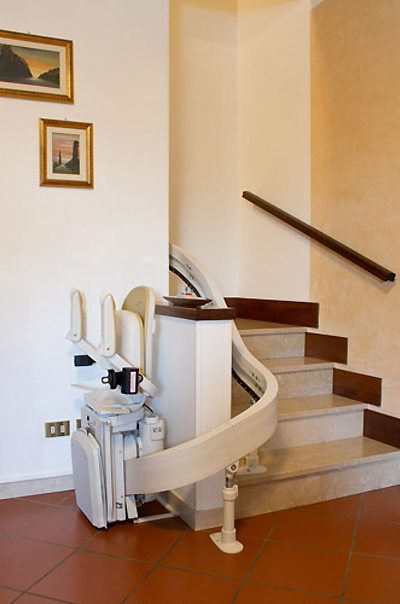

• Asiento abatible con giro manual al final del recorrido.
• Segura. Llave para uso exclusivo. Antiatrapamiento y cinturón de seguridad.
• Instalación rápida sin obras.
• Baja emisión de ruidos.
• De fácil uso. Mando a bordo y en los pisos. Incluso en paradas intermedias.
• Opción tramo abatible o arranque reducido.
CARACTERÍSTICAS TÉCNICAS Y SEGURIDAD
Equipamiento
• Salvaescaleras de asiento giratorio manual en la llegada al piso superior. Con cinturón de seguridad. Apoyabrazos, reposapiés y silla plegables, para facilitar el acceso a las escaleras.
• Guía modular de sección tubular rectangular con amarre a peldaños mediante pies de apoyo y tacos expansibles.
• Opciones: Asiento y reposapiés con movimiento eléctrico opcional.
Modelo

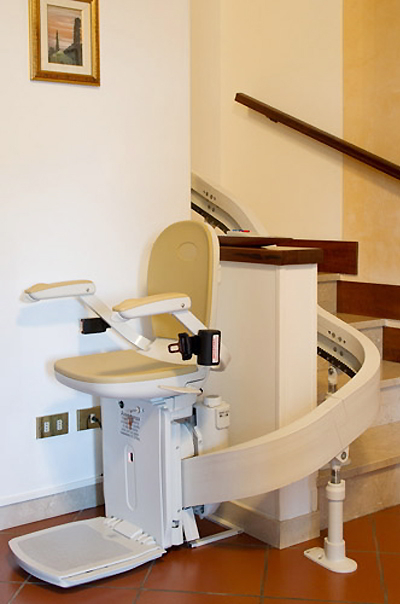

• Silla salvaescaleras curva Acorn con asiento, respaldo y brazos acolchados, color beige, cuerpo y guías color blanco.
Instalación en el interior de la vivienda.
Guía

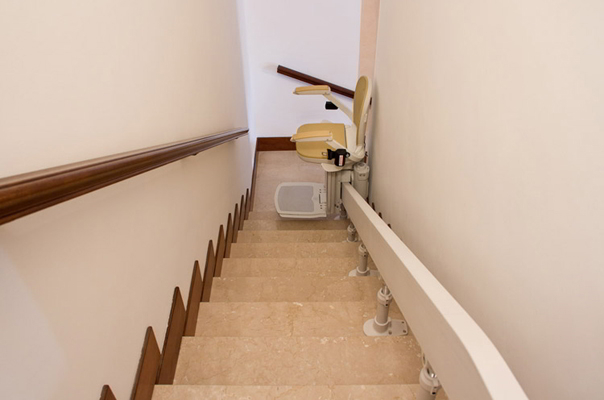

Guía modular de sección tubular rectangular con amarre a peldaños mediante pies de apoyo y tacos expansibles, sin obras. Aparcamiento recto abajo y arriba de serie.
Opciones:
• Aparcamientos: estándar, en recto, o con curvas a 90º, o a 180º.
• Arranque vertical a máxima pendiente para reducir espacio ocupado por la guía abajo.
• Guía abatible abajo con plegado automático.
• Puntos de carga adicionales a las paradas en los pisos.
Prestaciones
| CARGA | VELOCIDAD | PENDIENTE | RECORRIDO |
|---|---|---|---|
| 120 kg | 0.12 m/s | De 0º a 50º | De 25 m orientativo |
Espacio necesario
| ANCHURA DE ESCALERA | ALTURA DE TECHO | APARCAMIENTO ABAJO |
|---|---|---|
| 77 cm. en curva 75 cm. en recto |
1.7 m | 60 cm |
Espacios ocupados
• Anchura: Guía 18 cm. Silla plegada: 33,5 cm.
• Longitud: Silla Salvaescaleras: 64 cm.
Alimentación
• Monofásica 220V. Consumo 0,28 Kw. Funcionamiento a baterías 24Vdc.
Motor/Tracción
• Tracción mediante piñón y cremallera que va sobre la guía con arranque y parada suave a baja velocidad.
• Autonivelación del asiento en las curvas con ajuste de velocidad para un desplazamiento suave.
Mandos
• De pulsación permanente. A bordo, pulsadores de subida y bajada en ambos brazos. En los pisos, radiomandos de llamada.
Seguridad usuario
• Sensores de obstáculos en el recorrido, ubicados en el reposapiés y en el motor, que detendrán automáticamente el salvaescaleras en caso de encontrar un obstáculo.
• Cinturón de seguridad.
• Pantalla de diagnóstico digital que permite al usuario verificar el correcto funcionamiento de la silla elevadora.
• Interruptor general de encendido/apagado.
• Indicador luminoso y acústico de alarma por obstrucción, por aparcamiento fuera de posición de carga o por avería.
• Baja tensión 24 Vdc.
• Arranque y parada gradual.
Preparación del área de instalación
El cliente, antes de proceder a la instalación:
Debe preparar la conexión eléctrica del cargador de baterías, procediendo a:
OPCIÓN 1.- Instalar una línea eléctrica específica 220V (50 Hz) para el salvaescaleras con conductores, incluido tierra, de sección mínima de 2,5mm²., con interruptor magnetotérmico de 5A y diferencial de sensibilidad 0,03A.
• Si el cargador se desea colocarlo en cuarto aparte es necesario además llevar 2 hilos de 1 mm² (24Vdc) al inicio o final de la guía para los puntos de carga.
Garantía
• El equipo dispone de 24 meses de garantía
