Plataforma salvaescaleras V65
La plataforma salvaescaleras V65 para escaleras con curvas o cambios de pendiente, tanto para interior como en intemperie, es la solución adecuada para usuarios en silla de ruedas.
CARACTERÍSTICAS GENERALES
• Para escaleras curvas o con descansillos intermedios en interior o intemperie.
• Con curvas, colocación por el lado interno de la escalera.
• Funcionamiento a baterías 24v.
• Con opción de asiento abatible para uso sin silla de ruedas. Con funda en intemperie.
• Funcionamiento automático, fácil y seguro. Con llave para uso exclusivo.
• Instalación rápida sin obras. Amarre a pared y a peldaño o fijación autoportante a peldaños.
• Pulsadores de presión permanente de subida/bajada integrados en la plataforma y radiomandos en los pisos.
• Opción de brazos retráctiles para techos bajos. Recorrido y paradas intermedias ilimitadas.
CARACTERÍSTICAS TÉCNICAS Y SEGURIDAD
Modelos
• Plataforma ESTÁNDAR 830x770 mm.
• Plataforma REDUCIDA 830x650 mm.
• Plataforma LARGA 1050x770 mm.
Colocación a izquierda o derecha para tramos RECTOS con cambios de pendiente. Para escaleras con tramos CURVOS, colocación siempre por el lado interno. Color Blanco RAL 9018. Aparcamiento estándar: Recto abajo y llegada al borde del peldaño superior. Acceso lateral de serie a 180º.
Equipamiento de serie
• Plataforma Salvaescaleras con plegado automático.
• Brazos independientes o Brazos Retráctiles (BR) para techos bajos (< 2,3 m) o mejora estética en aparcamiento.
• Bandejas laterales de acceso a 180º para protección a bordo o bandeja frontal opcional para acceso a 90º.
• Guía doble tubular negro para su colocación en interiores o intemperie.
• Pies de apoyo a barandilla/pared y a peldaño o Soportes Autoportantes para fijación sólo a peldaño (Necesario si la barandilla o pared trasera no es suficientemente robusta).
• Rodillos de alta resistencia.
• Aparcamientos: estándar, a 90º, a 180º o curva especial.
• Radiamandos en todas las paradas.
• Opción asiento plegable a bordo.
• Pulsadores de presión permanente de subida/bajada integrados en la plataforma.
• Opción consola a bordo (display) para mantenimiento.
• Protección del Transformador 24Vdc si va a estar colocado a la Intemperie.
Prestaciones
| CARGA | VELOCIDAD | PENDIENTE | RECORRIDO |
|---|---|---|---|
| 250 kg | 8 m/min. | 250 Kg. máx 45º 200 Kg. máx 50º |
35-40 metros |
Espacio necesario
| ANCHURA DE ESCALERA | ALTURA DEL TECHO | APARCAMIENTO ABAJO | LLEGADA ARRIBA |
|---|---|---|---|
| 120 cm. estándar | 2,3 m. | 1,5 m. | La guía no invade el rellano superior |
Espacios ocupados
• Anchura: Guía 16 cm. Plataforma plegada: 41 cm.
• Llegadas: Se recomienda dejar 1 metro libre para la correcta salida de la persona usuaria en silla de ruedas.
Alimentación
• Funcionamiento a baterías 24 Vdc recargables en cada parada. El cargador se puede colocar en la parada inferior o superior. Tensión de red 220V monofásica.
Mandos
• De pulsación permanente. A bordo, pulsadores de subida/bajada y radiomandos en los pisos con llave extraíble para llamada, envío y plegado automático de la plataforma.
Motor/Tracción
• 1 Kw con freno para falta de corriente. Piñón-cremallera accionado mediante reductor irreversible.
Opciones especiales plataforma V65
• Carga aumentada a 300 Kg. Peanas de 830 y 1.050. Pendiente máx < 40º.
• Consola portátil de programación (varios equipos).
• Plataformas alternativas de 830x770 y de 1050x770.
• Plataforma especial (Máx. 1200x800) o de anchura especial (Mín. 500 mm).
• Señal luminosa a bordo.
• Doble cadena de seguridad y plásticos ignífugos.
Seguridad usuario
• Limitador de velocidad.
• Mandos de baja tensión a 24 Vdc.
• Brazos de protección y Bandejas laterales automáticas que se bloquean mecánicamente para protección de la silla de ruedas y se abaten para enlace automático con el piso de llegada.
• Manilla fija de soporte.
• Pulsador de parada de emergencia, finales de recorrido y extrarrecorrido.
• Sistemas anticolisión, antigolpe y antiaplastamiento con micros de seguridad.
Preparación del área de instalación
• Realizar las modificaciones que sean necesarias en la escalera (siguiendo nuestro diseño).
• Instalar una línea eléctrica específica 220V (50 Hz) para el salvaescaleras con conductores, incluido tierra, de sección mínima de 2,5mm²., con interruptor magnetotérmico de 5A y diferencial de sensibilidad 0,03A. Esta línea se conecta al cargador de baterías (20x16x8 cm) que puede ser colocado en la misma pared de la guía.
• Si el cargador se coloca en cuarto aparte es necesario además llevar 2 hilos de 1 mm (24Vdc) al inicio o final de la guía para los puntos de carga.
Garantía
• El equipo dispone de 24 meses de garantía
TOMA DE DATOS

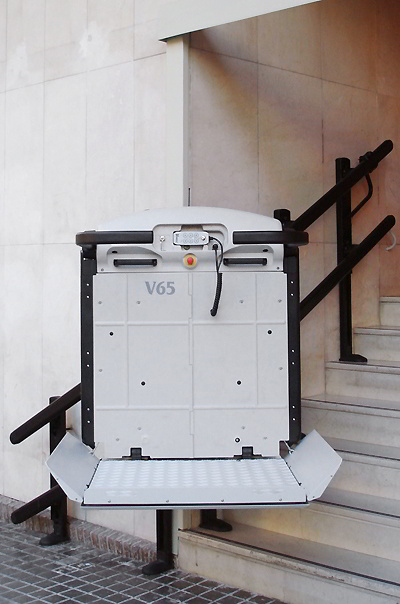

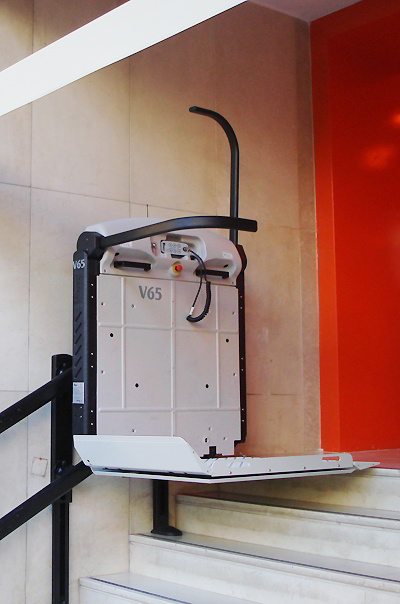

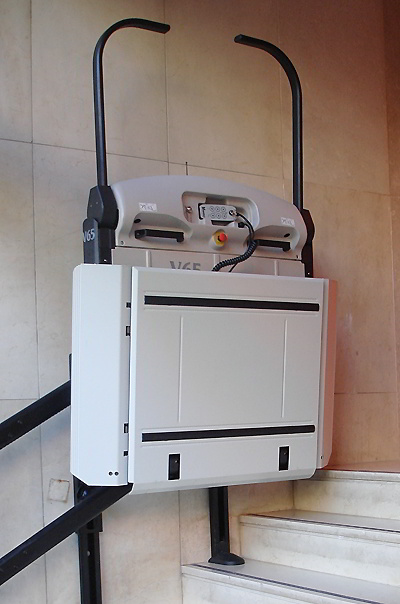

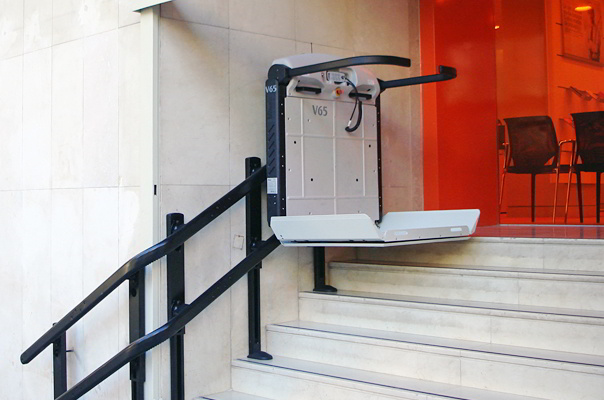

GALERÍA DE IMÁGENES
