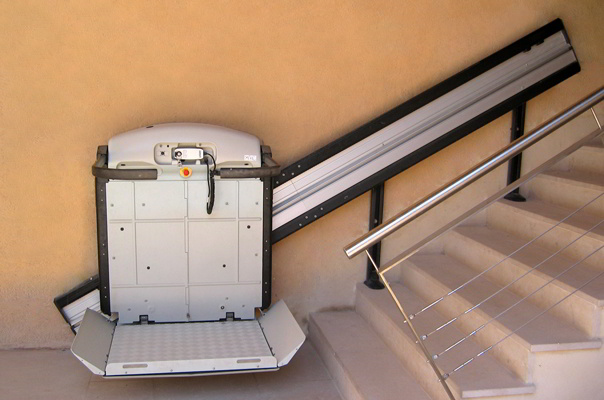

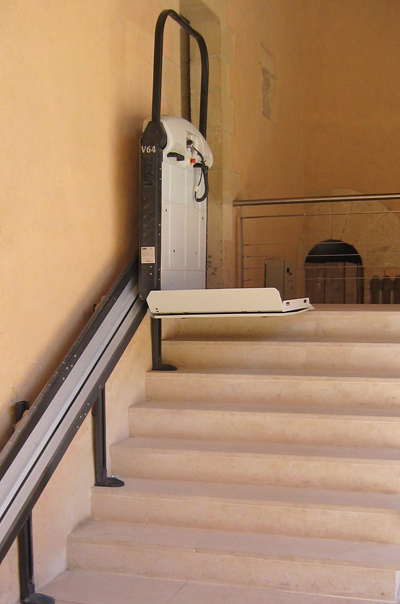

Plataforma salvaescaleras V64
La plataforma salvaescaleras V64 para tramos rectos sin descansillos, tanto para interior como en intemperie, es la solución más rápida (producto en stock) y económica del mercado.
CARACTERÍSTICAS GENERALES
• Para escaleras rectas sin descansillos intermedios.
• Colocación a la derecha o izquierda de la escalera, en interior o en intemperie.
• Para uso intensivo ya que se conecta directamente a red 220V.
• Opción de asiento abatible para uso sin silla de ruedas.
• Funcionamiento automático, fácil y seguro. Con llave para uso exclusivo.
• Instalación rápida sin obras. Amarre a pared y a peldaño o fijación autoportante a peldaños.
• Pulsadores de presión permanente de subida/bajada integrados en la plataforma y radiomandos en los pisos.
CARACTERÍSTICAS TÉCNICAS Y SEGURIDAD
Modelos
• Plataforma ESTÁNDAR 830x700 mm. Equipo en STOCK. Entrega rápida.
• Plataforma REDUCIDA 830X650 mm. Adecuada para escaleras estrechas.
• Plataforma LARGA 1050x770 mm. Adecuada para embarque frontal a 90º.
Colocación a izquierda o derecha (mirando la escalera, desde abajo) para tramos RECTOS sin cambios de pendiente. Color Blanco RAL 9018. Aparcamiento estándar: Recto abajo y llegada al borde del peldaño superior. Acceso lateral de serie a 180º.
Equipamiento de serie

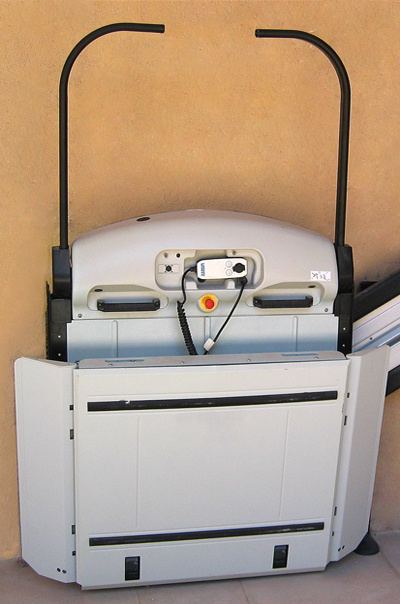

• Plataforma Salvaescaleras con plegado automático.
• Opción brazos independientes o brazos retráctiles (BR) para techos bajos (< 2,3 m) o mejora estética en aparcamiento.
• Bandejas laterales de acceso a 180º para protección a bordo o bandeja frontal opcional para acceso a 90º.
• Guía con protector de aluminio para la cadena.
• Pies de apoyo a pared y a peldaño o Soportes Autoportantes para fijación sólo a peldaño (Necesario si la pared trasera no es suficientemente robusta).
• Funda protectora cuando el equipo va a la Intemperie.
• Opción de asiento plegable a bordo para su uso por persona sentada sin silla de ruedas.
• Pulsadores de presión permanente de subida/bajada integrados en la plataforma.
• Radio mandos de piso sin cables (2) para subida, bajada y plegado de la plataforma.
Prestaciones
| CARGA | VELOCIDAD | PENDIENTE | RECORRIDO |
|---|---|---|---|
| 250 kg | 5 m/min | 250 Kg. máx 45º 200 Kg. máx 50º |
20 metros máx. |
Espacio necesario
| ANCHURA DE ESCALERA | ALTURA DEL TECHO | APARCAMIENTO ABAJO |
|---|---|---|
| 97 cm. estándar | 2,3 m. | 1,5 m. |
Espacios ocupados
• Anchura: Guía 12 cm. Plataforma plegada: 33 cm.
• Longitud estándar: Guía abajo: 1,2 m. Plataforma: 1,5 m.
• Llegadas: Se recomienda dejar 1 metro libre para la correcta salida de la persona usuaria en silla de ruedas.
Alimentación
• 220 V monofásica.
Mandos
• De pulsación permanente. A bordo, pulsadores de subida/bajada y radiomandos en los pisos con llave extraíble para llamada, envío y plegado automático de la plataforma.
Motor/Tracción
• 0,75 Kw. con freno electro-mecánico para falta de corriente con maniobra manual de emergencia. Piñón-Cremallera con REDUCTOR IRREVERSIBLE.
Opciones especiales plataforma V64
• Carga aumentada a 300 Kg. Peanas de 830 y 1.050 de acceso lateral a 180º y pendiente máxima < 40º.
• Bandeja de acceso frontal a 90º fija o motorizada.
• Plataformas alternativas de 830x770 y de 1050x770.
• Plataforma especial (Máx. 1250x800) o de anchura especial (Mín. 50 mm).
• Señales luminosas a bordo y en los pisos y acústica a bordo.
• Doble cadena de seguridad y plásticos ignífugos.
Seguridad usuario
• Paracaídas mecánico progresivo.
• Limitador de velocidad.
• Mandos de baja tensión a 24 Vdc.
• Brazos de protección automáticos que se bloquean mecánicamente durante el recorrido.
• Bandejas laterales automáticas que se bloquean mecánicamente para protección de la silla de ruedas y se abaten para enlace automático con el piso de llegada.
• Manilla fija de soporte.
• Pulsador de parada de emergencia de rearme manual ubicado en el panel de mandos, finales de recorrido y extrarrecorrido eléctricos de seguridad.
• Sistemas anticolisión, antigolpe y antiaplastamiento.
• Opciones: señal acústica de movimiento y señal luminosa intermitente a bordo, o en los pisos.
Preparación del área de instalación
• Realizar las modificaciones que sean necesarias en la escalera (siguiendo nuestro diseño).
• Instalar una línea eléctrica específica 220V (50 Hz) para el salvaescaleras con conductores, incluido tierra, de sección mínima de 2,5mm²., con interruptor magnetotérmico de 16A y diferencial de sensibilidad 0,03A. Instalado en caja protegida IP54 hasta la caja de derivación, que debe ser colocada a 32,5 cm. en la vertical del último peldaño de llegada al rellano superior.
Garantía
• El equipo dispone de 24 meses de garantía
